注漿加固材料恒安充填I(lǐng)號

一、注漿加固材料恒安充填I(lǐng)號工程概況
    煤礦其采面由于受地質(zhì)條件的影響，采面架出現(xiàn)片幫冒頂，造成架子傾斜影響采面安全生產(chǎn)，同時伴隨采面頂板涌水量大，給采面帶來發(fā)生次生災(zāi)害的危險。影響了該礦正常的安全生產(chǎn)為了確保安全生產(chǎn)及采面順利安全推進(jìn)，現(xiàn)欲通過化學(xué)注漿加固、充填治理達(dá)到以下目的及預(yù)期效果：
需對冒頂區(qū)域進(jìn)行注化學(xué)漿加固。
既加固頂板冒落的松散煤體。通過注射化學(xué)漿液將煤層松軟區(qū)域進(jìn)行加固，防止后期引發(fā)安全隱患。由于冒落區(qū)域涌水量較大會對化學(xué)漿液產(chǎn)生影響，所以效果會因現(xiàn)場有水情況下，出現(xiàn)發(fā)泡，抗壓、抗剪等參數(shù)的改變，直接影響產(chǎn)品的使用效果。

二、注漿材料
1、注漿加固材料：恒安加固I號
本產(chǎn)品為雙組份有機(jī)樹脂材料，用于加固松軟破碎巖層、易片幫煤壁。注漿樹脂以低粘度的液體混合注入破碎煤、巖體裂隙后，能迅速反應(yīng)并凝固，生成高強(qiáng)度、高韌性的樹脂固化物，實現(xiàn)對破碎煤、巖體的加固及對裂隙的封堵。
產(chǎn)品特點：
高強(qiáng)度：抗壓強(qiáng)度高，牢固、持久粘合煤層
高韌性：韌性及變形能力強(qiáng)，適應(yīng)巖層變形
低粘性：易滲透到微裂隙中、阻燃。
技術(shù)指標(biāo)：
本產(chǎn)品完全符合國家安全生產(chǎn)監(jiān)督管理總局頒布的《煤礦加固煤巖體用高分子材料AQ1089-2011》指標(biāo)要求。
適用范圍：
加固破碎煤、巖體，松散煤壁、煤柱、頂、底板
掘進(jìn)工作面超前加固
控制回采工作面片幫
加固密閉墻及周圍破碎體，封堵破碎煤、巖體裂隙 瓦斯抽采封孔

技術(shù)數(shù)據(jù)見下表：
                      恒安加固I號雙組分漿液性能

序號
項   目                    漿液性能
             樹脂 催化劑
1 外觀           無色透明液體 深棕色油狀液體
2 漿液密度/g/cm3    1.010~1.040 1.220~1.240
3 初始粘度/mPa?s      130~260 240~359
4 混合體積比         1   1
5 反應(yīng)開始時間（20℃）S      65~90
6 反應(yīng)結(jié)束時間（20℃）S     110~150


                            恒安加固I號      固化物性能
序號 項      目     固化物性能
1 抗壓強(qiáng)度/MPa             ≥         60
2 抗拉強(qiáng)度/MPa             ≥         35
3 拉伸剪切強(qiáng)度/MPa         ≥         12
4 粘結(jié)強(qiáng)度/MPa             ≥         4.5
5 膨脹倍數(shù)                 ≥       1.2~2.5
6 反應(yīng)溫度/℃              ≤         140
注：固化物性能的測定試齡期為24小時

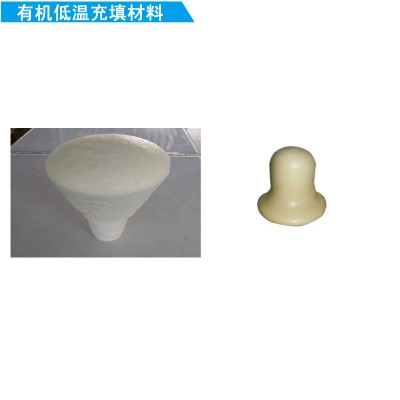

2、注漿加固材料恒安充填I(lǐng)號：恒安充填I(lǐng)號產(chǎn)品是一種由兩種成份組成的注射產(chǎn)品，用于中空充填，隔絕空氣和瓦斯以及加固斷裂程度高的地層。注射恒安充填I(lǐng)號泡沫使用一臺泵和一只混合槍。容積以4比1混合樹脂和催化劑，發(fā)生快速反應(yīng)生成泡沫，接著產(chǎn)品會快速膨脹到原體積的20~30倍。膨脹后，恒安充填I(lǐng)號泡沫在幾分鐘內(nèi)硬化。其反應(yīng)的快速，高膨脹率，良好的抗壓能力以及突出的抗靜電性能，可以取得經(jīng)濟(jì)的、快速的、安全的充填效果。憑借其耐火等級，同適用于地下熱源的密閉和地下礦井的防火。
   恒安充填I(lǐng)號具有快速膨脹性能，施工簡單，其注入煤矸石空隙中后，迅速膨脹，對其進(jìn)行包裹和裂隙充填，使得在頂上形成具有一定穩(wěn)定性的人工假頂。并且對架上冒空區(qū)內(nèi)進(jìn)行充填，使其與頂板充分接頂，阻止氣體集聚，封堵裂隙，恒安充填I(lǐng)號泡沫的技術(shù)數(shù)據(jù)見下表：

1．  基本成分                  樹脂      催化劑
   20℃時的密度（g/cm3）  1.2     1.5
   儲存溫度（℃）          5-20     5-40
   20℃時的儲存期限（月）   3     12

2.聚合產(chǎn)品

  混合比例（體積比）        4:1
  反應(yīng)時間                2:00min
  膨脹倍數(shù)                20-30
  10%變形時的抗壓強(qiáng)度         100-200kPa
  阻燃性                不燃

三、恒安加固I號漿液工程應(yīng)用典型特性
1)  漿液固結(jié)體的網(wǎng)絡(luò)骨架作用
漿液經(jīng)擠壓或滲透到圍巖縱橫交錯的裂隙中固結(jié)后，會在圍巖中形成網(wǎng)絡(luò)骨架結(jié)構(gòu)。漿液固結(jié)體呈薄厚不一的片狀或條狀，幾乎可相互連通形成網(wǎng)絡(luò)骨架，恒安加固I號化學(xué)材料和煤體的固結(jié)體具有良好的韌性和粘結(jié)性，當(dāng)外載增加時，固化材料發(fā)生變形但不破壞，載荷主要由強(qiáng)度較高的煤巖體承擔(dān)，這樣圍巖的破壞條件由原來的裂隙弱面強(qiáng)度條件向接近煤巖體強(qiáng)度條件轉(zhuǎn)換化。當(dāng)煤巖體應(yīng)力超過煤體強(qiáng)度發(fā)生較大變形時，固結(jié)材料的網(wǎng)絡(luò)以其良好的韌性和粘結(jié)強(qiáng)度起到骨架左右，提高圍巖的殘余強(qiáng)度，限制圍巖破壞的擴(kuò)展，從而改善維護(hù)狀況。
2）充填壓密及轉(zhuǎn)變圍巖破壞機(jī)制的作用
漿液在泵壓的作用下，除了將一些較大的裂隙充填滿，還可以將一些充填不到的封閉裂隙和小裂隙壓縮，甚至使其閉合，提高圍巖的彈性模量和強(qiáng)度。
經(jīng)過注漿固化后，裂隙內(nèi)充滿固結(jié)材料，加上固結(jié)材料對裂隙面的粘結(jié)作用，使裂隙端部的應(yīng)力集中大大削弱或消失，從而使圍巖的破壞機(jī)制發(fā)生轉(zhuǎn)變。另外，當(dāng)圍巖中存在較大的裂隙，裂隙附近的巖體處于二向應(yīng)力狀態(tài)，當(dāng)裂隙內(nèi)充滿固化材料或壓密后，將變?yōu)槿驊?yīng)力狀態(tài)，而巖體在三向應(yīng)力狀態(tài)時的強(qiáng)度比二向時顯著增大，并且脆性減弱、塑性增強(qiáng)。從受力狀態(tài)來看，注漿固化也起到了轉(zhuǎn)變巖體破壞機(jī)制和提高圍巖強(qiáng)度的作用。
3）提高圍巖體強(qiáng)度
通過注漿，能夠改變?nèi)趺娴牧W(xué)性能，即提高裂隙與煤巖體之間的粘聚力和內(nèi)摩擦角，增大巖體內(nèi)部塊間相對位移的阻力，從而提高煤巖體的整體穩(wěn)定性。

4）形成承載結(jié)構(gòu)
通過注漿加固，可以使松散煤巖體重新膠結(jié)成整體，形成承載結(jié)構(gòu)，充分發(fā)揮煤巖體的自穩(wěn)能力。
5）改善賦存環(huán)境
破碎煤巖體通過注漿加固，提高了煤巖體的整體承載能力，提高其整體性能，在工作面推進(jìn)過程中不出現(xiàn)片幫冒頂現(xiàn)象。

四、構(gòu)造帶注漿加固實施原則
（1）提前注漿原則。在工作面推進(jìn)前提前進(jìn)行注漿，把松軟破碎的煤巖體加固成一整體，保證工作面在過構(gòu)造帶時不易出現(xiàn)片幫冒頂現(xiàn)象，加快工作面的推進(jìn)速度。
（2）均勻注漿原則。注漿孔要均勻布置，最大限度的使?jié){液在松散煤巖體中能夠均勻滲透，從而達(dá)到整體加固煤體的效果。
